DIN912
QUINTA METAL/JJ BOLT
1. présentation du produit

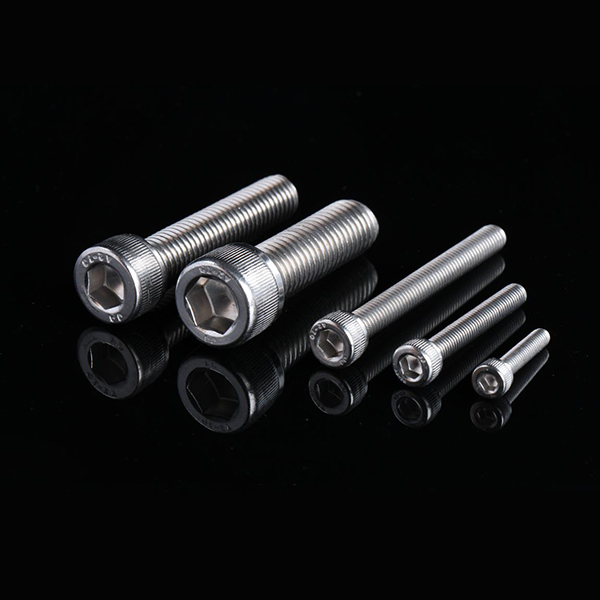

Boulon à tête creuse Allen, en raison de la grande zone de force du boulon à six pans creux, la structure de la rainure en contact avec la clé est plus stable, il n'est donc pas facile de desserrer pendant le cycle
2. Paramètre du produit (spécification)
螺纹规格 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
滚花头部外径（dk) | 标准 | MAXIMUM | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 27.33 | 30.33 | 33.39 | 36.39 |
MINIMUM | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 32.61 | 35.61 | ||
头部高度（K) | 标准 | MAXIMUM | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | 14.00 | 16.00 | 16.00 | 20.00 | 22.00 | 24.00 |
MINIMUM | 2.86 | 3.82 | 4.82 | 5.70 | 7.64 | 9.65 | 11.57 | 15.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | ||
对边宽度（S) | MAXIMUM | 2.58 | 3.08 | 4.09 | 5.14 | 6.14 | 8.17 | 10.17 | 12.21 | 14.21 | 14.21 | 17.23 | 17.23 | 19.27 | |
MINIMUM | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.03 | 10.03 | 12.04 | 14.04 | 14.04 | 17.05 | 17.05 | 19.07 | ||
对角宽度（e) | MINIMUM | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 13.72 | 16.00 | 16.00 | 19.44 | 19.44 | 21.73 | |
内六角深度（f) | MINIMUM | 1.30 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 7.00 | 8.00 | 9.00 | 10.00 | 11.00 | 12.00 | |
有效径（dr) | MAXIMUM | 2.60 | 3.50 | 4.43 | 5.30 | 7.16 | 8.96 | 10.80 | 12.63 | 14.63 | 16.27 | 18.27 | 20.27 | 21.94 | |
MINIMUM | 2.58 | 3.45 | 4.38 | 5.24 | 7.08 | 8.90 | 10.73 | 12.56 | 14.56 | 16.20 | 18.20 | 20.20 | 21.86 | ||
螺纹大径（d) | 标准 | MAXIMUM | 2.98 | 3.98 | 4.98 | 5.97 | 7.97 | 9.96 | 11.96 | 13.96 | 15.96 | 17.95 | 19.95 | 21.95 | 23.95 |
MINIMUM | 2.88 | 3.84 | 4.83 | 5.80 | 7.76 | 9.74 | 11.70 | 13.69 | 15.69 | 17.63 | 19.63 | 21.63 | 23.58 |
3. Caractéristique et application du produit
Dans la production de nombreuses industries de machines, les boulons à six pans creux sont essentiels. Par exemple, les machines à boissons, les machines à plastique, les machines de soufflage de films, etc. nécessitent toutes des boulons à six pans creux.
4.Détails de production
Comparé au boulon hexagonal externe, l'outil de fixation du boulon hexagonal interne a une taille compacte, ce qui permet d'obtenir un espace plus grand pendant la rotation et est plus pratique à installer.
5. Qualification de production
Notre usine produit principalement des fixations en acier inoxydable et divers produits en acier inoxydable personnalisés non standard. Nous avons plus de 10 certificats de brevet technique, ainsi que la certification CE, SAC/TC 85, ISO90001, les certificats standard de certification de qualité CQM, etc.
Nos services et avantages
1. Nous sommes une usine et nous avons le droit et la force de concevoir et de produire.
2. Les échantillons de boulons à tête hexagonale sont gratuits.
3. Nous répondrons à votre demande dans les 24 heures.
4. Après l'envoi, nous suivrons le produit pour vous tous les deux jours jusqu'à ce que vous receviez le produit.
5. Lorsque vous recevez les marchandises, testez-les et faites-moi part de vos commentaires. Si vous avez des questions sur nos produits, nous vous fournirons des solutions.
